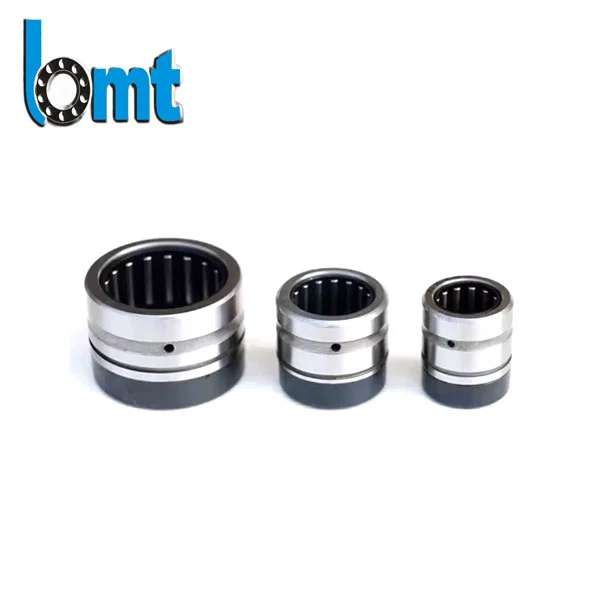

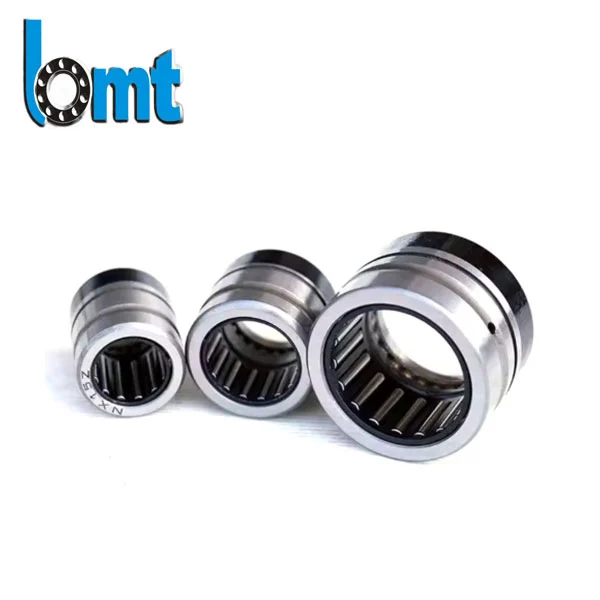

সম্মিলিত রেডিয়াল-অক্ষীয় বিয়ারিং
BMT সম্মিলিত রেডিয়াল-অক্ষীয় বিয়ারিংগুলি একই সাথে রেডিয়াল এবং অক্ষীয় উভয় লোড পরিচালনা করার জন্য ডিজাইন করা হয়েছে৷ তারা শিল্প গিয়ারবক্স থেকে রোবোটিক প্রক্রিয়া পর্যন্ত বিভিন্ন অ্যাপ্লিকেশনের জন্য স্থির কর্মক্ষমতা উপস্থাপন করে৷ যন্ত্রপাতি উপাদানগুলির জন্য প্রধান নির্বাচন হিসাবে BMT বিয়ারিংগুলি একাধিক দিক থেকে বাধ্য করা হয়৷ পণ্যের রচনা৷
দ্বৈত লোড ম্যানেজমেন্ট: সম্মিলিত রেডিয়াল-অক্ষীয় বিয়ারিংয়ের প্রধান শক্তি উভয় দিক থেকে কর্মক্ষমতা ত্যাগ না করে রেডিয়াল এবং অক্ষীয় উভয় লোড পরিচালনা করার অনন্য ক্ষমতার মধ্যে নিহিত। এটি প্রিন্টিং প্রেসের মতো সরঞ্জামগুলিতে অত্যন্ত গুরুত্বপূর্ণ যেখানে শ্যাফ্টগুলি একই সময়ে পেপার রোলার থেকে ঘূর্ণনশীল রেডিয়াল ফোর্স এবং অক্ষীয় চাপ সহ্য করে। আমাদের ক্ষেত্রের পরীক্ষাগুলি নির্দেশ করে যে তারা পৃথক বিয়ারিং ব্যবহার করার তুলনায় প্রয়োজনীয় সামঞ্জস্যের ফ্রিকোয়েন্সি হ্রাস করে।
স্পেস অপ্টিমাইজেশান: এই বিয়ারিংগুলি একটি ইউনিটে দুটি ফাংশন সংহত করে মেশিনারি ডিজাইনে মূল্যবান স্থান মুক্ত করে। একটি প্যাকেজিং সরঞ্জাম প্রস্তুতকারক সম্প্রতি আমাদের জানিয়েছেন যে আমাদের সম্মিলিত বিয়ারিংগুলিতে স্যুইচ করার ফলে আঁটসাঁট ফ্যাক্টরি স্পেসগুলিতে ইনস্টলেশনের জন্য সরঞ্জামগুলিকে আরও উপযুক্ত করে তোলার অনুমতি দেওয়া হয়েছে।
আরও সহজ ইনস্টলেশন প্রক্রিয়া: দুটি পৃথক একের পরিবর্তে একটি একক সম্মিলিত রেডিয়াল/অক্ষীয় বিয়ারিং ব্যবহার করা ইনস্টলেশনের ধাপগুলিকে হ্রাস করে এবং বিভ্রান্তির ঝুঁকি হ্রাস করে। এটি আমাদের ক্লায়েন্টদের জন্য সংক্ষিপ্ত সমাবেশের সময়ে অনুবাদ করেছে; একটি স্বয়ংচালিত যন্ত্রাংশ সরবরাহকারী এই বিয়ারিংগুলি গ্রহণ করার পরে তাদের উত্পাদন লাইনে 15% ত্বরণের রিপোর্ট করেছে৷
প্রযুক্তিগত পরামিতি

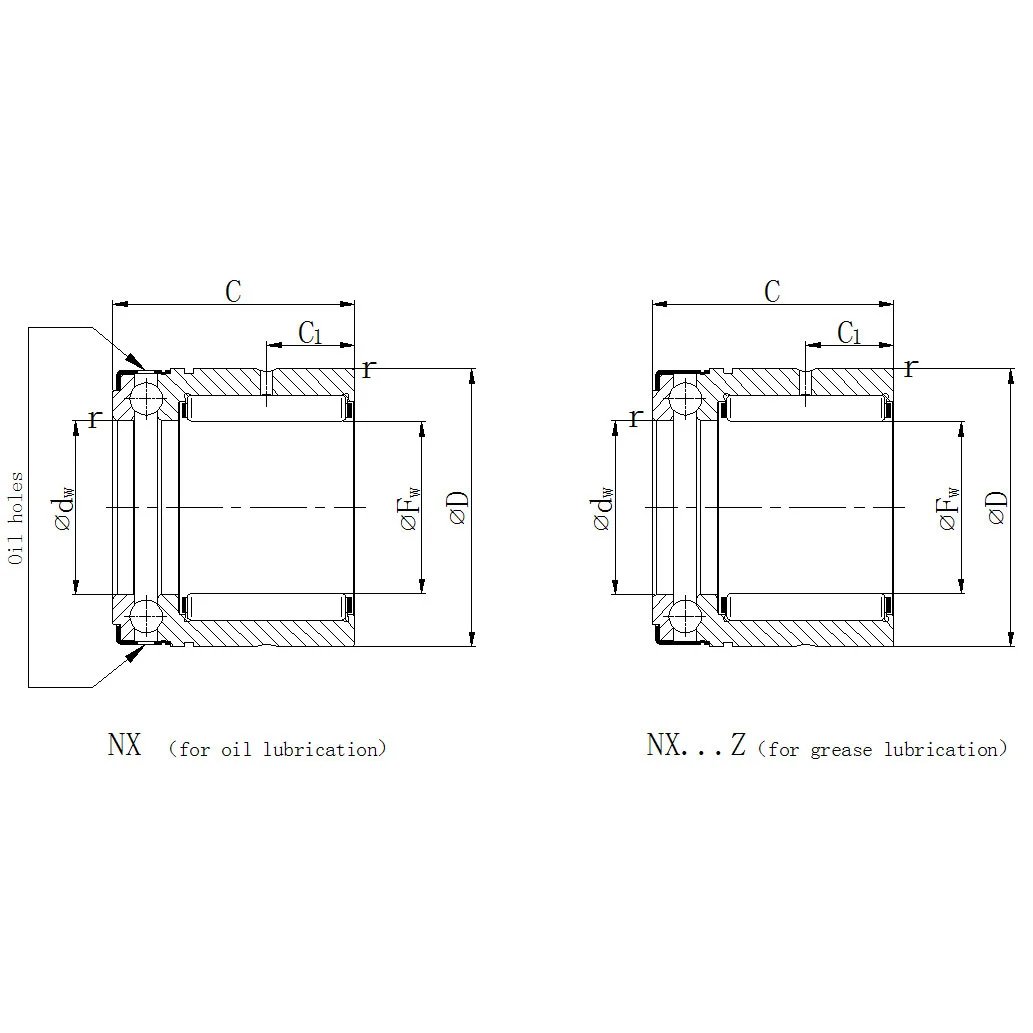

| সম্মিলিত রেডিয়াল/অক্ষীয় বিয়ারিং: NX সিরিজ | |||||||||||||
| মাত্রা(মিমি) | বেসিক লোড রেটিং | ||||||||||||
| পদবী (তেল) | পদবী (গ্রীস) | Fw (মিমি) | D (মিমি) | C -0.25 (মিমি) | C1 (মিমি) | dw E8 (মিমি) | r মিন. (মিমি) | dyn সিআর (কেএন) | stat কর্ (কেএন) | dyn Ca (KN) | স্ট্যাট Coa (kn) | প্রস্তাবিত ভিতরের রিং | উপযুক্ত স্ন্যাপ রিং |
| NX7-টিভি | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| সম্মিলিত রেডিয়াল/অক্ষীয় বিয়ারিং: NKX | ||||||||||||||
| পদবী | রিটেনিং ক্যাপ সহ ভারবহন | Fw (মিমি) | D (মিমি) | D1 সর্বোচ্চ। (মিমি) | D2 সর্বোচ্চ। (মিমি) | গ (মিমি) | C1 (মিমি) | C2 মিনিট। (মিমি) | dw (মিমি) | r (মিমি) | রেডিয়াল ডিএন সিআর (কেএন) | রেডিয়াল স্ট্যাটাস। কর্ (কেএন) | axial dyn. সিআর (কেএন) | অক্ষীয় স্থিতি। কর্ (কেএন) |
| NKX10-টিভি | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
ব্যবহারিক প্রয়োগের উদাহরণ
শিল্প রোবোটিক্স এলাকায়, কিছু কোম্পানি আমাদের CRAB 30 বিয়ারিংগুলিকে তাদের ছয়-অক্ষের রোবোটিক অস্ত্রে ব্যবহার করেছে। এই বিয়ারিংগুলি হাতের ঘূর্ণন দ্বারা উত্পন্ন রেডিয়াল বাহিনী এবং পেলোড উত্তোলন থেকে অক্ষীয় শক্তিগুলিকে দক্ষতার সাথে পরিচালনা করে যা সম্পূর্ণ-ক্ষমতার অপারেশনের অধীনেও মসৃণ এবং সুনির্দিষ্ট চলাচলের গ্যারান্টি দেয়। ব্যবহারের এক বছর ধরে, প্রস্তুতকারক ভারবহন-সম্পর্কিত রক্ষণাবেক্ষণের প্রয়োজনীয়তায় 30% হ্রাস রেকর্ড করেছে।
একটি টেক্সটাইল যন্ত্রপাতি প্রস্তুতকারী তাদের স্পিনিং ফ্রেমে CRAB 40 বিয়ারিং গ্রহণ করেছে। বিয়ারিংগুলি কার্যকরভাবে উচ্চ-গতির টাকু ঘূর্ণন থেকে রেডিয়াল স্ট্রেস এবং সুতা ঘূর্ণন থেকে অক্ষীয় টান পরিচালনা করে, যা আরও স্থিতিশীল অপারেশন এবং থ্রেড ভাঙ্গার হ্রাসের দিকে পরিচালিত করে। ক্লায়েন্ট সুইচের পরে পণ্যের মানের 20% উন্নতি লক্ষ্য করেছে।
আমাদের মান প্রান্ত
BMT কোম্পানীতে, আমরা ভালভাবে জানি যে কম্বাইন্ড রেডিয়াল/অক্ষীয় বিয়ারিংগুলি মেশিনের মসৃণ চলন বজায় রাখতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে৷ প্রতিটি বিয়ারিং কঠোর পরীক্ষা এবং উপাদান বিশ্লেষণের একটি সিরিজ করবে যা সুনির্দিষ্ট সহনশীলতার ব্যবহার নিশ্চিত করে এবং বিভিন্ন অবস্থার অধীনে কর্মক্ষমতা যাচাই করতে লোড টেস্টিং নিশ্চিত করে৷ আমরা এটি করি কারণ আমরা আমাদের ক্লায়েন্টদের কাছ থেকে শিখেছি যে শিল্প পরিস্থিতিতে। বিএমটি নির্ভরযোগ্য বিয়ারিং ক্রমাগত উত্পাদনের জন্য গুরুত্বপূর্ণ ফ্যাক্টর হতে পারে।
