জোয়াল টাইপ ট্র্যাক রোলার

জোয়াল টাইপ ট্র্যাক রোলারগুলি একটি জোয়াল-আকৃতির হাউজিং সহ বিশেষায়িত বিয়ারিং, যা ট্র্যাক সিস্টেমে অরবিটাল মোশন বা রৈখিক সমর্থন করার জন্য ডিজাইন করা হয়েছে। এগুলি প্যাকেজিং যন্ত্রপাতি, শিল্প অটোমেশন এবং উপাদান হ্যান্ডলিং সরঞ্জামগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। ঘূর্ণায়মান বাইরের বলয়ের একটি মুকুট বা নলাকার পৃষ্ঠ থাকে, ভিতরে ঘূর্ণায়মান উপাদানগুলির সাথে যুক্ত থাকে, যা বিভিন্ন ধরণের অপারেটিং পরিবেশের অধীনে রেডিয়াল লোড এবং মাঝে মাঝে অক্ষীয় থ্রাস্ট পরিচালনা করতে সক্ষম করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এই পণ্য কি তৈরি করা হয়

জোয়াল টাইপ ট্র্যাক রোলারগুলি একটি U-আকৃতির জোয়াল (স্থির ইনস্টলেশনের জন্য মাউন্টিং হোল সহ), একটি বাইরের রিং যা একটি কেন্দ্রীয় শ্যাফ্ট এবং ঘূর্ণায়মান উপাদানগুলির চারপাশে ঘোরে—সাধারণত সুই রোলারগুলি দ্বারা গঠিত। বেশিরভাগ মডেলে ময়লা, ধ্বংসাবশেষ বা জলের প্রবেশ রোধ করার জন্য সিল অন্তর্ভুক্ত থাকে, যা অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সেটিংসের মধ্যে উপকারী।

জোয়ালটি সাধারণত নকল ইস্পাত দিয়ে তৈরি, কাঠামোগত শক্তি বাড়ানোর জন্য চিকিত্সা করা হয় এবং বাইরের রিংটি গাইড রেল বা ট্র্যাকের সংস্পর্শে আসা থেকে পরিধান সহ্য করার জন্য শক্ত করা হয়। ক্ষেত্র পর্যবেক্ষণের উপর ভিত্তি করে, এই নকশাটি অ্যাপ্লিকেশনগুলিতে স্থিতিশীল মাউন্টিং এবং সামঞ্জস্যপূর্ণ কর্মক্ষমতার জন্য অনুমতি দেয় যেখানে উপাদানগুলি পূর্বনির্ধারিত পথ ধরে চলে।

Yoke Type Track Rollers

প্রযুক্তিগত পরামিতি

		জোয়াল টাইপ ট্র্যাক রোলার: এলআর সিরিজ
	মাত্রা(মিমি)				বেসিক লোড রেটিং
পদবী	D	d	C	rmin	dyn Cr w KN	stat Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 NPP	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 NPP	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 NPP	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 NPP	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 NPP	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 NPP	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 NPP	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 NPP	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 NPP	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 NPP	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 NPP	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 NPP	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 NPP	62	25	20.6	1	18.8	13.2
LZ5205 npu	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 NPP	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 NPP	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 NPP	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 NPP	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 NPP	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 NPP	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 NPP	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 NPP	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 NPP	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

জোয়াল টাইপ ট্র্যাক রোলার:
NATV, NATR
	আকার (মিমি)
মডেল	d	d2	D	B	C
NATV 5 পিপি	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 পিপি	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 পিপি	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 পিপি	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 পিপি	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 পিপি	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 পিপি	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 পিপি	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 পিপি	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 পিপি	35	58	72	29	28
NATR 35 পিপি	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 পিপি	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

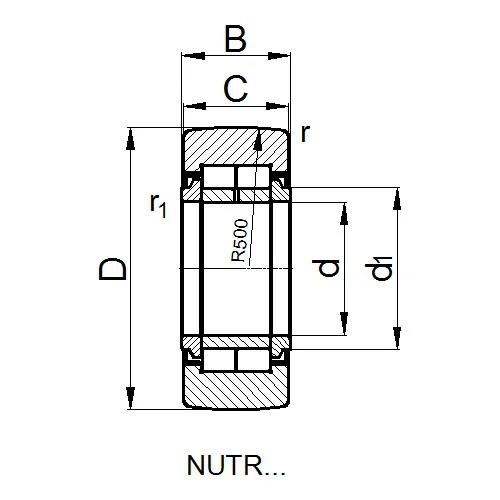

NUTR PWTR
	মাত্রা(মিমি)							বেসিক লোড রেটিং
পদবী	D	d	B	C	d1	rmin	r1 মিনিট।	dyn সিআর কেএন	stat কর্ কে.এন	permKN এর জন্য	permKN এর জন্য
পুষ্টি15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
পুষ্টি 30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

এটা কি সুবিধা প্রদান করে

•লোড-ভারবহন ক্ষমতা: জোয়াল টাইপ ট্র্যাক রোলারগুলি যথেষ্ট রেডিয়াল লোড পরিচালনা করতে পারে, তাদের বলিষ্ঠ জোয়ালের কাঠামো এবং রোলিং উপাদানগুলির অপ্টিমাইজড বিন্যাসের জন্য ধন্যবাদ। এটি তাদের স্বয়ংক্রিয় নির্দেশিত যানবাহন (AGVs) বা সমাবেশ লাইন পরিবাহকগুলির মতো সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে, যেখানে নির্ভরযোগ্য ওজন সমর্থন অপরিহার্য।

• নমনীয় মাউন্টিং: প্রাক-ড্রিল করা গর্ত সহ U- আকৃতির জোয়াল ইনস্টলেশনকে সহজ করে, এই রোলারগুলির ব্যবহারকারীরা প্রায়শই লক্ষ্য করেন যে নকশাটি প্রতিস্থাপন এবং সমাবেশ প্রক্রিয়াকে ত্বরান্বিত করে।

•সব ধরনের অবস্থায় স্থায়িত্ব: শক্ত সীলগুলি অভ্যন্তরীণ উপাদানগুলিকে দূষিত পদার্থ থেকে রক্ষা করতে সাহায্য করে, ধুলোবালি বা স্যাঁতসেঁতে পরিবেশে রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে৷ এমন পরিবেশে যেখানে উপকরণগুলি বাইরে বা খাবার তৈরিতে পরিচালনা করা হয়, এই গুণটি বিশেষভাবে মূল্যবান।

বাস্তব-বিশ্ব ব্যবহারের ক্ষেত্রে

• ইন্ডাস্ট্রিয়াল অটোমেশন ফাইল করা হয়েছে: রোবোটিক ওয়েল্ডিং স্টেশনগুলিতে, ইয়ক টাইপ ট্র্যাক রোলারগুলি রৈখিক ট্র্যাকগুলির সাথে রোবটিক অস্ত্রের গতিবিধি নির্দেশ করে, আর্মের ওজনকে সমর্থন করে এবং সঠিক অবস্থান নিশ্চিত করে৷ একটি অটোমেশন সিস্টেম ইন্টিগ্রেটরের প্রতিক্রিয়া, এই রোলারগুলি দীর্ঘ উত্পাদন চলাকালীনও নির্ভরযোগ্য কার্যকারিতার গ্যারান্টি সাহায্য করেছে।

• উপাদান হ্যান্ডলিং: গুদাম পরিবাহক সিস্টেমে, এই রোলারগুলি ভারী প্যালেটগুলিকে সমর্থন করে যখন তারা গাইড রেল বরাবর চলে যায়। লজিস্টিক সরঞ্জামগুলির একটি প্রযোজকের মতে, রোলারগুলির সিল নকশা উচ্চ-ধুলো সুবিধাগুলিতে রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করেছে।

গুণমানের প্রতি আমাদের দৃষ্টিভঙ্গি

BMT-এ, আমরা বুঝি যে ইয়োক টাইপ ট্র্যাক রোলারগুলি বিভিন্ন এবং প্রায়শই চাহিদাপূর্ণ পরিস্থিতিতে কাজ করে, তাই গুণমান একটি ফোকাস থাকে। প্রতিটি রোলার বাইরের রিং কঠোরতা, সীল কার্যকারিতা এবং জোয়াল কাঠামোগত অখণ্ডতার জন্য পরীক্ষা করা হয়। এই চেকগুলি পণ্যটি তার উদ্দিষ্ট অ্যাপ্লিকেশনগুলিতে সাধারণ কার্যকারিতা প্রয়োজনীয়তাগুলি পূরণ করে তা নিশ্চিত করতে সহায়তা করার লক্ষ্যে।
